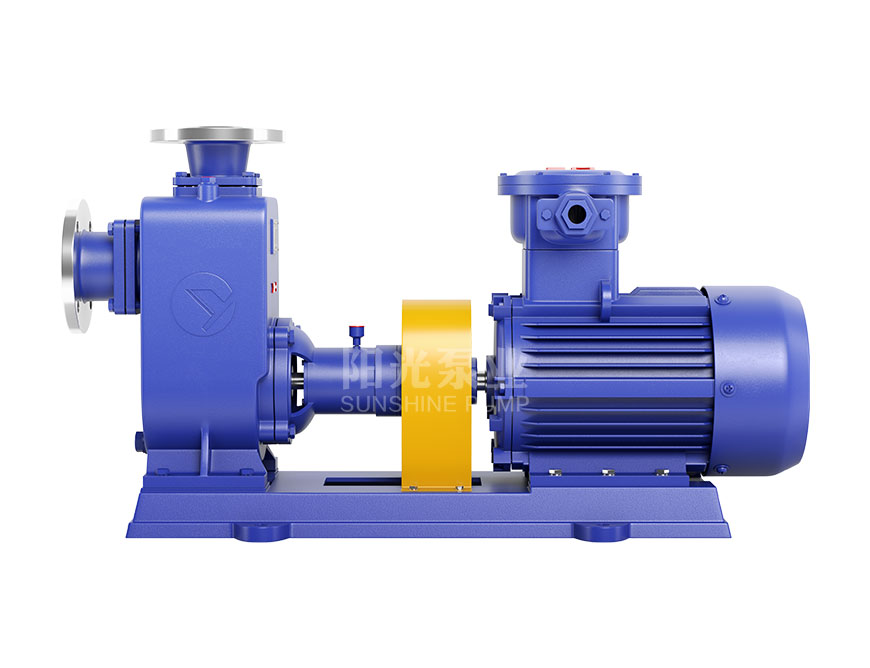

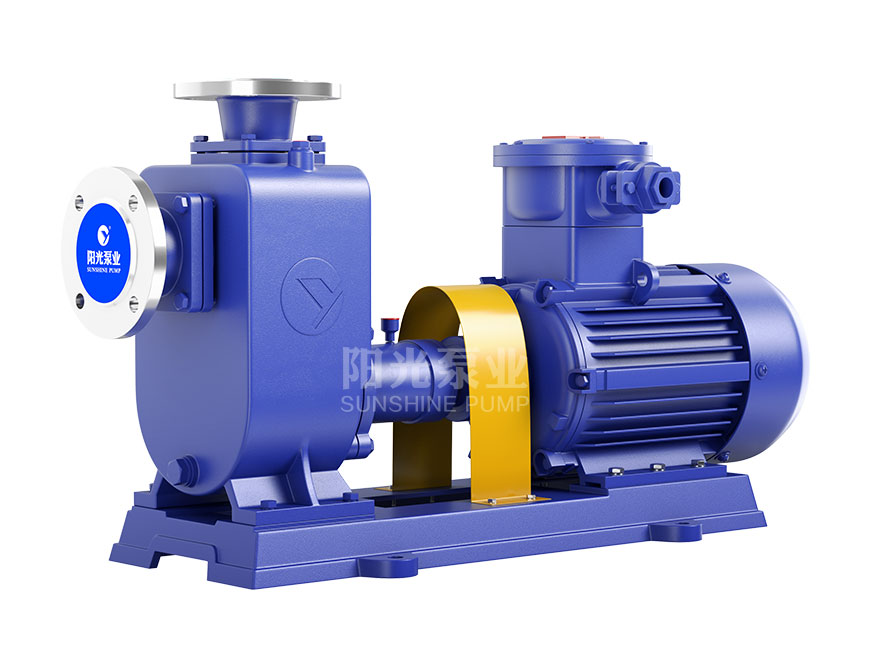

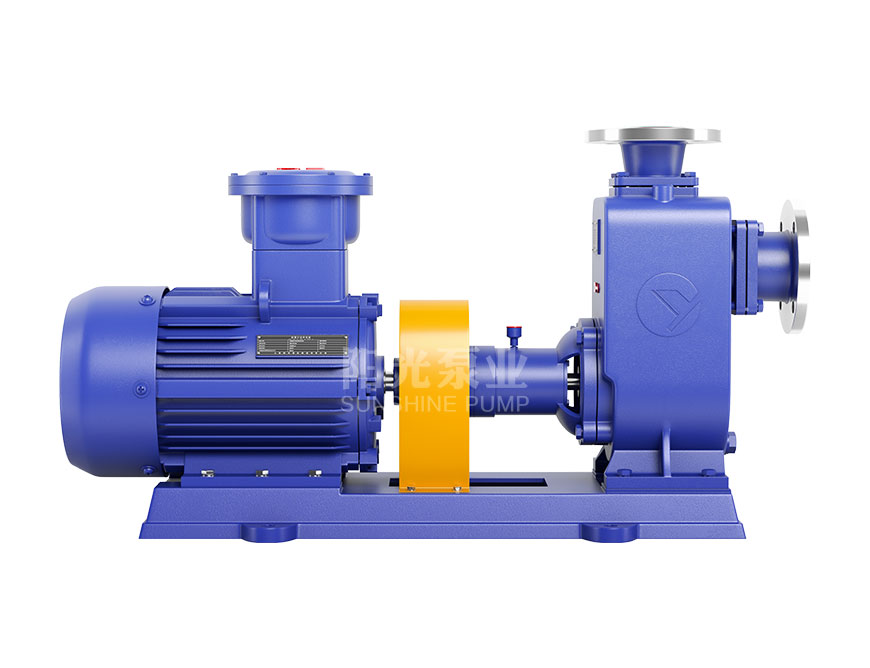

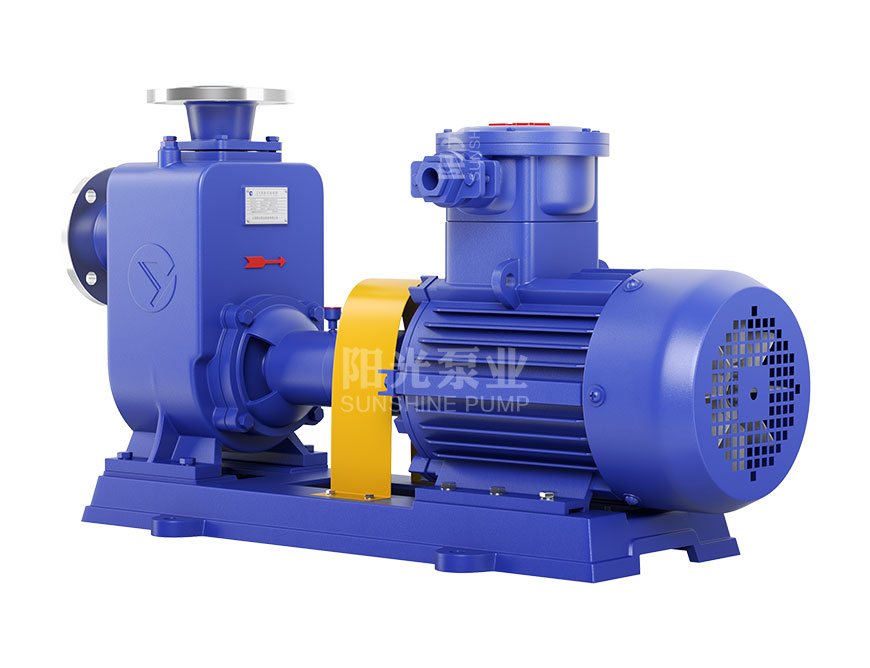

CYZ-A型自吸泵

標配防爆電機,適用于各種油類介質且自吸能力強

CYZ-A型自吸泵 三維視頻
點擊播放
產品簡介

CYZ-A型自吸泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的泵類產品。它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長,具有較強的自吸能力等優點。該自吸式離心泵是選用優質材料精制而成,密封采用硬質合金機械密封,經久耐用,吐出管路不需要安裝安全閥,吸入管路不需安裝底閥,因此簡化了管路系統,又改善了勞動條件。

產品特點

·管路中不需底閥,工作前只需保證泵體內儲有定量引油即可。

·用于油輪或輸水船舶上時,可兼作掃艙泵,掃艙效果良好。

·該泵是選用優質材料精制而成,密封采用硬質合金機械密封,經久耐用。

·該泵吐出管路不需要安裝安全閥,吸入管路不需安裝底閥,既簡化了管路系統,又改善了勞動條件。

適用范圍

·是石油行業、陸地油庫、油罐車的理想選擇產品。

·適用于作船用貨油泵、艙底泵、消防泵和壓載泵及機器冷卻水循環等。

·輸送汽油、煤油、柴油、航煤等石油產品和海水、清水,介質溫度-20℃~80℃。

工作原理

上海陽光CYZ-A型自吸泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成,泵正常起動后,葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入,并在葉輪內得以完全混合,在離心力的作用下,液體夾帶著氣體向渦卷室外緣流動,在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時,由于流速突然降低,較輕的氣體從混合氣液中被分離出來,氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液,并由回流孔再次進入葉輪,與輪內部從吸入管路中吸入的氣體再次混合,在高速旋轉的葉輪作用下,又流向葉輪外緣。隨著這個過程周而復始地進行下去,吸入管路中的空氣不斷減少,直到吸盡氣體,完成自吸過程,泵便投入正常作業。在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70℃吋,可在冷卻室處通過任意一只冷卻液管接頭,注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環,前密封環裝在泵體上,后密封環裝在軸承體上,當泵經長期運轉密封環磨損到一定程度,并影響到泵的效率和自吸性能吋,應給予更換。

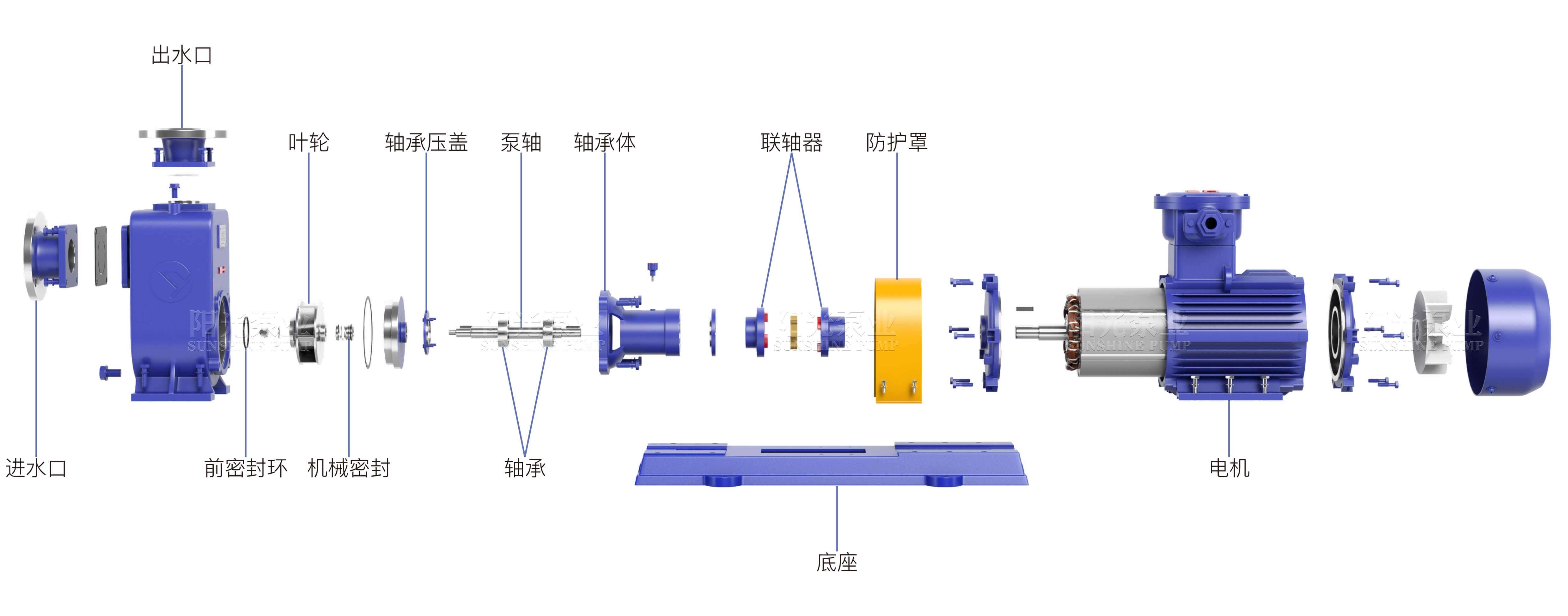

結構圖紙

CYZ-A自吸離心油泵(帶水印-16號)11.06

性能參數

序號
型號流量
(m3/h)
揚程
(m)
電機功率
(kW)
轉速
(r/min)
125CYZ-A-203.2201.12900
225CYZ-A-323.2321.52900
332CYZ-A-203.2201.12900
432CYZ-A-323.2321.52900
540CYZ-A-206.3201.52900
640CYZ-A-326.3322.22900
740CYZ-A-40104042900
850CYZ-A-1215121.52900
950CYZ-A-2018202.22900
1050CYZ-A-3212.53232900
1150CYZ-A-30203042900
1250CYZ-A-40104042900
1350CYZ-A-5012.5505.52900
1450CYZ-A-6015607.52900
1550CYZ-A-752075112900
1665CYZ-A-15301532900
1765CYZ-A-3225325.52900
1865CYZ-A-5025507.52900
1965CYZ-A-752575152900
2080CYZ-A-13351332900
2180CYZ-A-17431742900
2280CYZ-A-2240225.52900
2380CYZ-A-2550257.52900
2480CYZ-A-3250327.52900
2580CYZ-A-406040112900
2680CYZ-A-504050152900
2780CYZ-A-55605518.52900
2880CYZ-A-706070222900
29100CYZ-A-2010020112900
30100CYZ-A-3210032152900
31100CYZ-A-401004018.52900
32100CYZ-A-5010050221450
33100CYZ-A-6510065302900
34100CYZ-A-7510075372900
35150CYZ-A-201502018.52900
36150CYZ-A-3215032222900
37150CYZ-A-4015040302900
38150CYZ-A-5516055452900
39150CYZ-A-6517065552900
40150CYZ-A-3220032301450
41150CYZ-A-4020040371450
42150CYZ-A-4520045451450
43200CYZ-A-2035020371450
44200CYZ-A-2535025451450
45200CYZ-A-3235032551450
46200CYZ-A-4035040551450
47200CYZ-A-4535045751450
48200CYZ-A-6328063901450
49250CYZ-A-3250032751450
50250CYZ-A-5040050901450
51300CYZ-A-3260032901450
52300CYZ-A-50500501101450
資料下載
PDF
下載產品PDF圖冊資料 PDF下載

文件大?。?.99M
