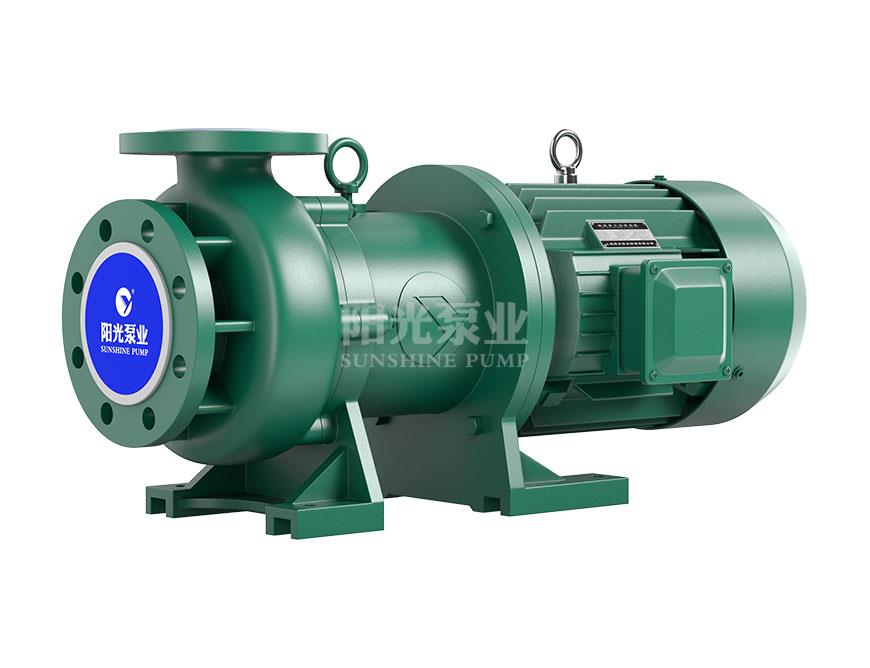

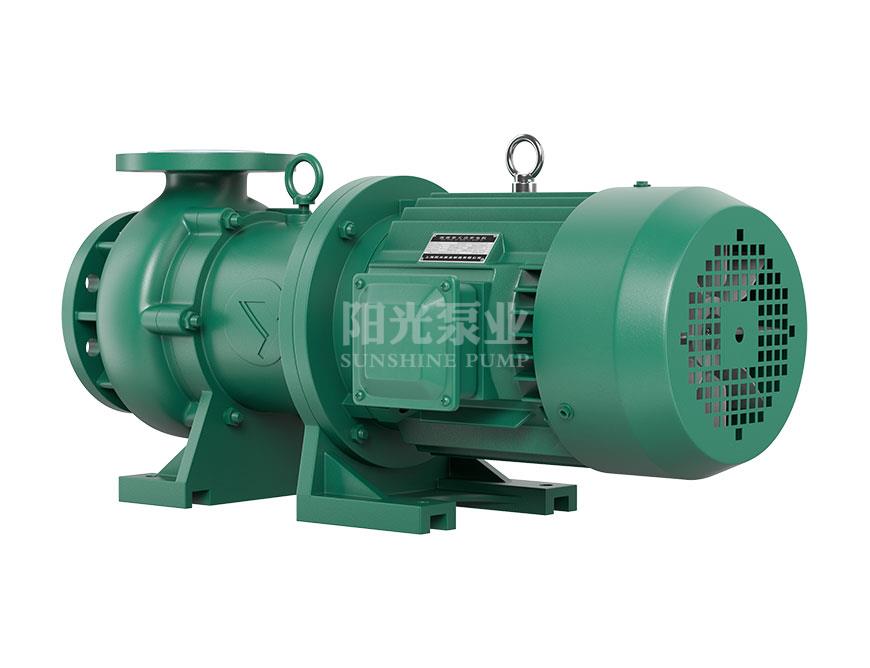

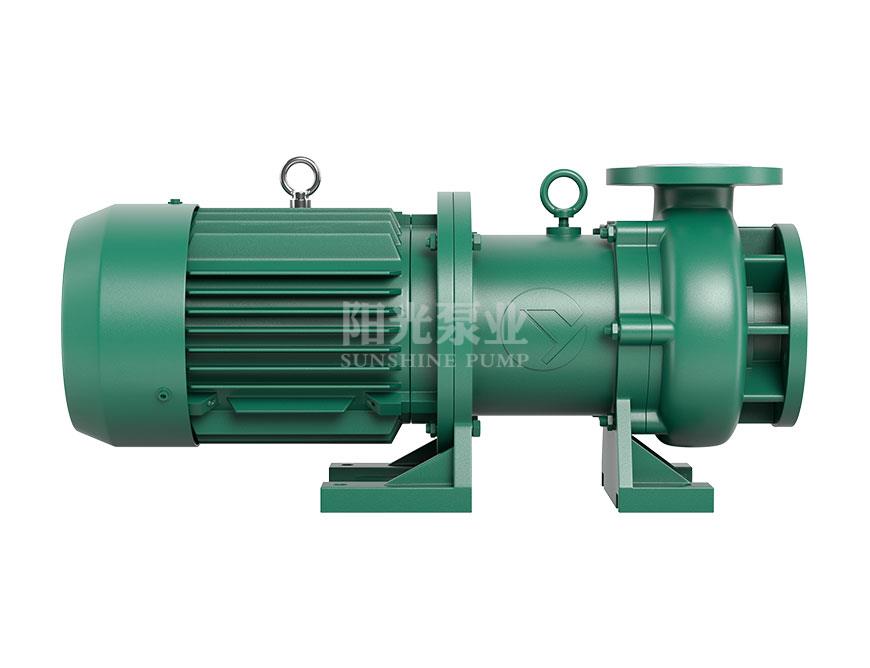

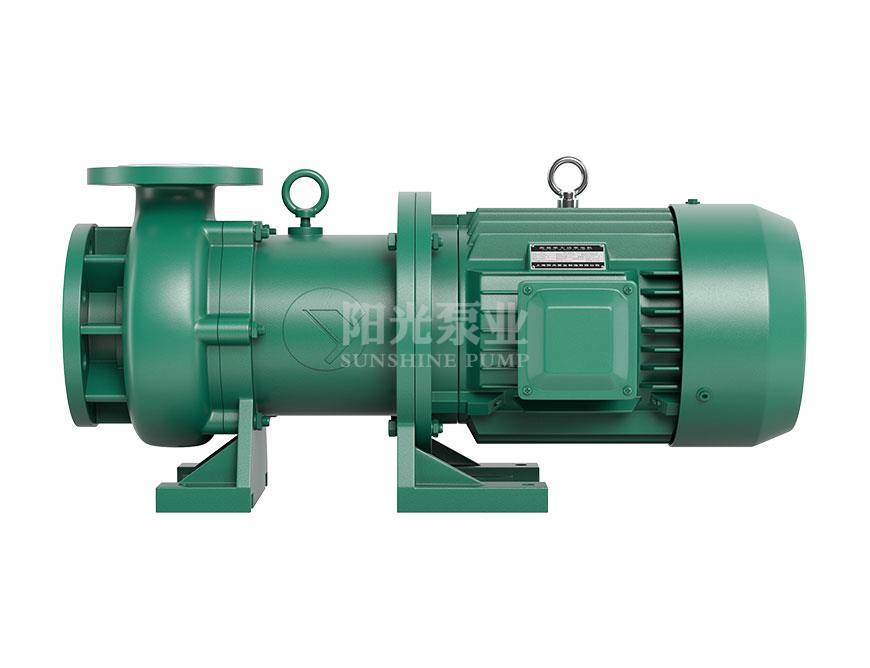

CQB-F型氟塑料磁力驅動泵

過流部件采用氟塑料合金,可輸送任意濃度的腐蝕介質

CQB-F型氟塑料磁力驅動泵 三維視頻
點擊播放
產品簡介

CQB-F氟塑料磁力驅動泵的過流部分選用氟塑料合金制造,可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質。取消了軸封,利用磁力耦合間接驅動,消除了滴漏的煩惱,不污染使用場地。CQB-F氟塑料磁力泵具有結構緊湊,外型美觀,體積小,噪聲低,運行可靠等優點。

工作原理

·驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上,泵室完全封閉,通過磁力耦合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。

·堅固耐用的泵體結構雖然接觸液體部分是氟塑料,但泵外殼是金屬材料,故泵體足以承受管道的重量及抵受機械性沖擊。

使用說明

·磁力泵應水平安裝,不宜豎立,泵體不得承受管路重量,對于特殊要求垂直安裝的場合,電機務必朝上。

·當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配備底閥。

·泵使用前應進行檢查,電機風葉轉動要靈活,無卡住及異常聲響,各緊固件要緊固。

·檢查電機旋轉方向是否與磁力泵轉向標記一致。

·電機啟動后,慢慢打開排出閥,待泵進入正常工作狀態后,再將排出閥調到所需開度。

·泵停止工作前,應先關閉排出閥門,然后切斷電源。

適用范圍

·石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。

·使用溫度:-20℃至100℃。

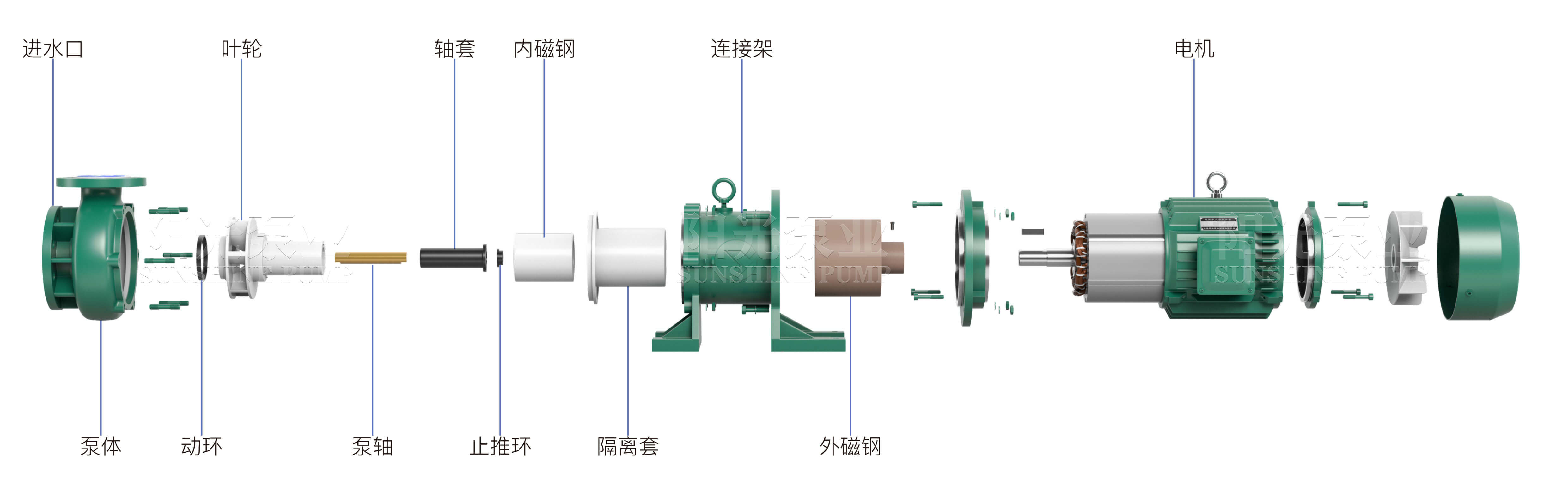

結構圖紙

CQB-F磁力泵(帶水印-16號)11.06

性能參數

   序號
型號      流量
     (m3/h)
     揚程
     (m)
    功率
     (kW)
1CQB15-15-65F全氟0.83.20.18
2CQB20-15-75F全氟1.670.18
3CQB25-20-100F全氟2.510.50.37
4CQB32-20-110F全氟5.512.50.55
5CQB32-25-125F全氟3.6200.75
6CQB32-20-160F襯氟2321.1
7CQB32-20-160F(A)襯氟3.6322.2
8CQB40-25-120F全氟6.3150.75
9CQB40-25-125F全氟6.3201.1
10CQB40-25-130F(A)襯氟6201.1
11CQB40-25-160F(A)襯氟6.3323
12CQB40-25-200F(A)襯氟6.3505.5
13CQB40-40-100F全氟6110.55
14CQB40-40-125F全氟6.517.51.1
15CQB50-32-125F全氟12201.5
16CQB50-32-125F(A)襯氟12201.5
17CQB50-32-125F(A)12.5203
18CQB50-32-160F(A)襯氟12.5324
19CQB50-32-200F(A)襯氟12.5507.5
20CQB65-50-125F(A)新型A襯氟25204
21CQB65-50-125-150F新型B襯氟25204
22CQB65-50-150F-160襯氟老型20254
23CQB65-50-160F(A)襯氟老型25325.5
24CQB65-50-160F(A)襯氟新型B25325.5
25CQB65-50-180F(A)襯氟8385.5
26CQB65-40-200F(A)襯氟255011
27CQB80-65-125F(A)50207.5
28CQB80-65-160F(A)襯氟503211
29CQB80-50-200F(A)有軸承箱襯氟505015
30CQB80-50-200F(A)新型直連襯氟505015
31CQB100-80-125F(A)襯氟1002011
32CQB100-80-160F(A)襯氟1003218.5
33CQB50-32-250F襯氟206.33-4
34CQB65-40-250F襯氟2012.53-4
