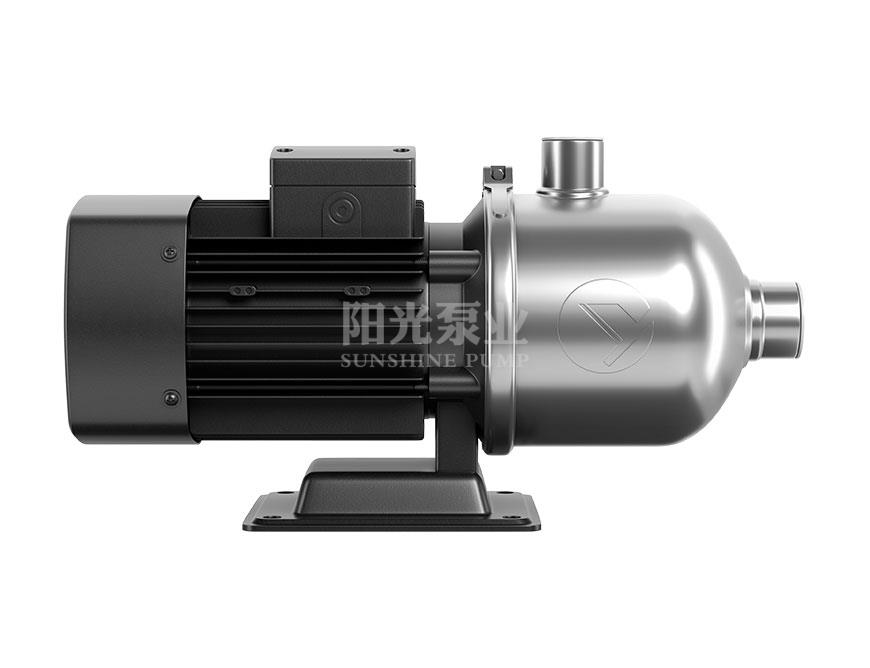

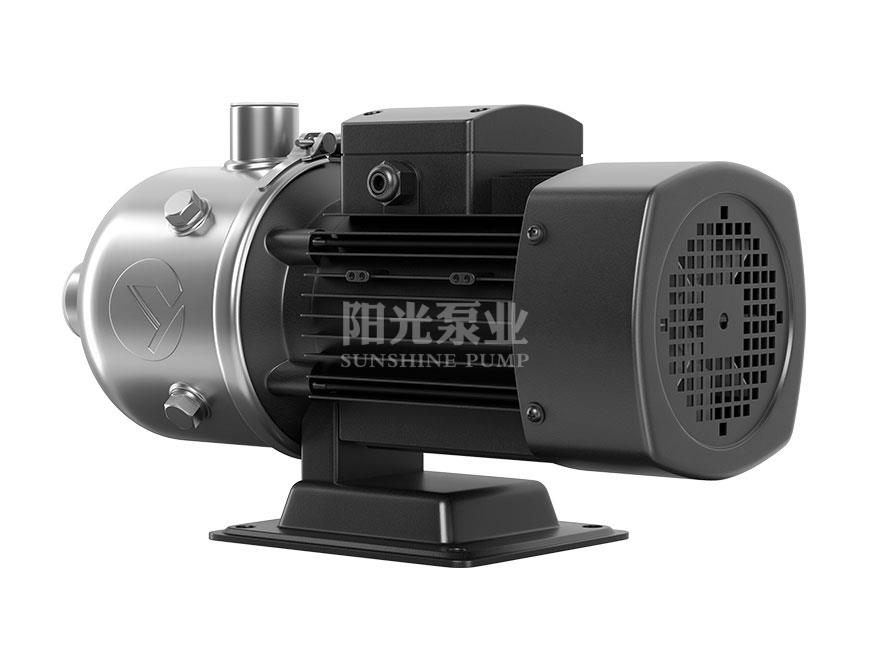

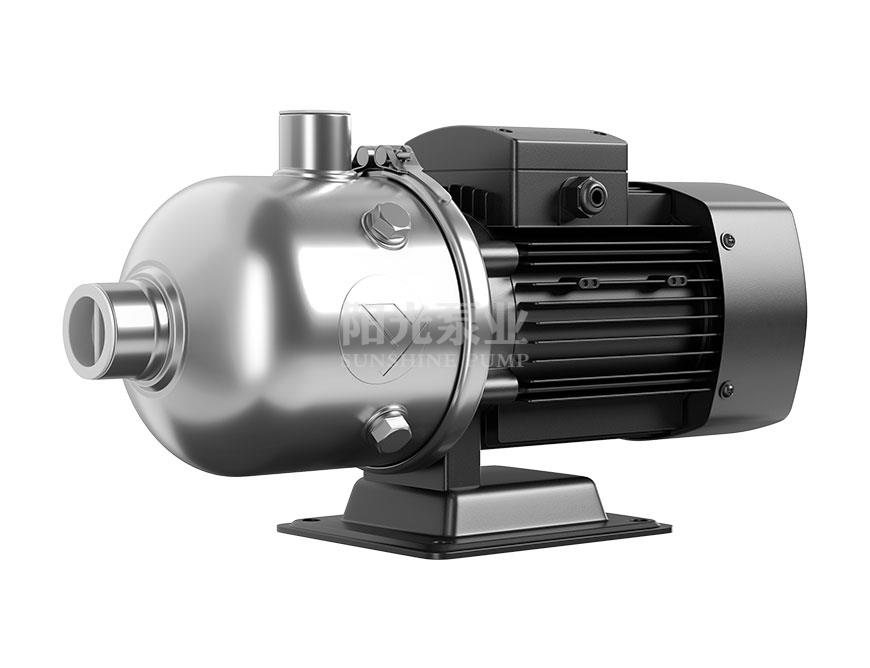

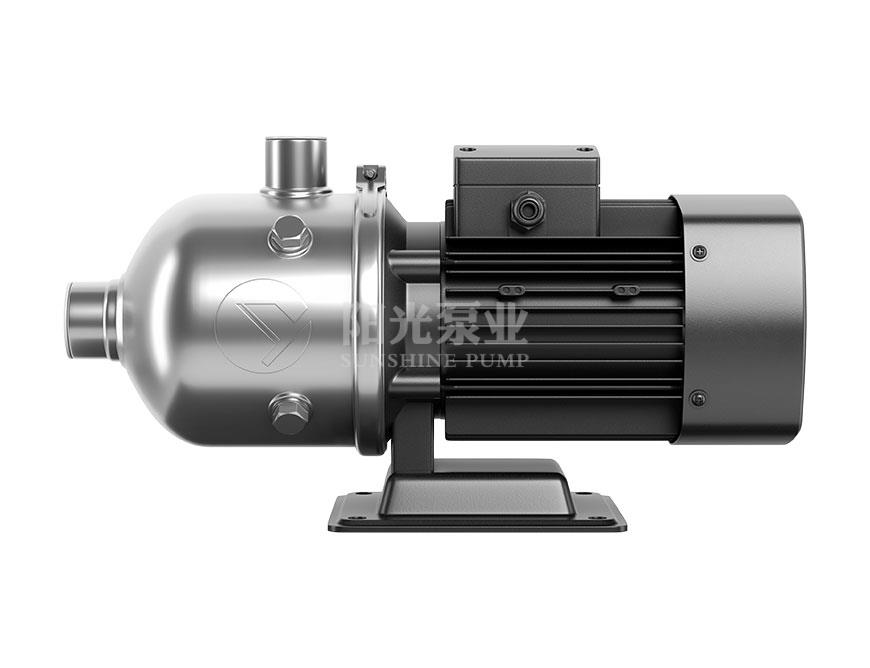

CHL/CHLF輕型段式多級泵

過流部件采用不銹鋼板沖壓焊接而成，耐輕腐蝕等

免費電話 在線咨詢

 點擊立刻咨詢

CHL/CHLF輕型段式多級泵 三維視頻

點擊播放

產品簡介

上海陽光泵業CHL，CHLK和CHLF輕型臥式多級離心泵采用了免修機械密封。泵的過流部件均采用不銹鋼材料（304或316）制成，不同材質的硬質合金密封，保證了不同介質輸送均無泄漏；噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲；故障率低：結構簡單合理，整機無故障工作時間大大提高。具有低噪音，耐輕腐蝕，外形美觀、體積小、重量輕、使用壽命長等特點。

工作條件

·稀薄、干凈、不凝、不爆炸、不含固體顆粒或纖維的液體。

·液體溫度：常溫型－15℃至+70℃

·熱水型+70℃至+110℃

·最大環境溫度：+40℃

·最大運作壓力：10巴

·最大進口壓力受最大運作壓力限制。

·介質酸堿性：PH4~9

適用范圍

主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。

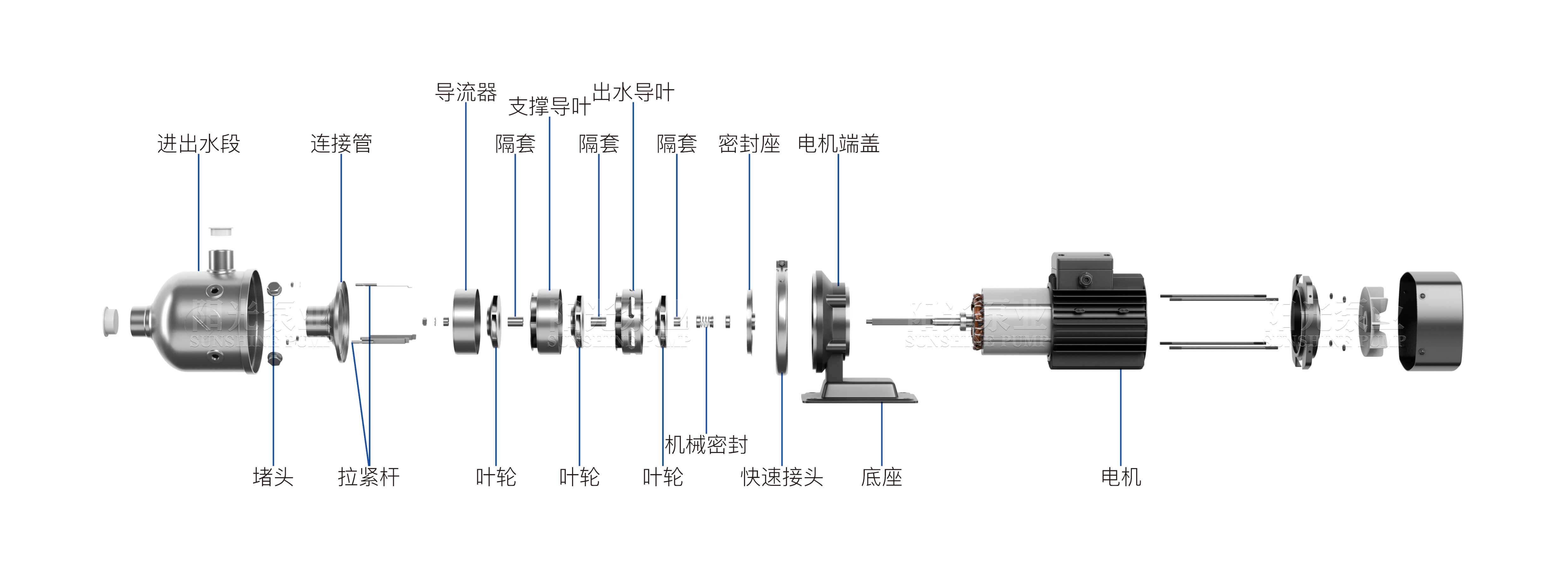

結構圖紙

CHL-CHLF（帶水印-16號）11.06

性能參數

型號	配用電機 (kW)	流量 (m3/h)	0.5	1.0	1.5	2.0	2.5	3.0	3.5
CHL2-20	0.37	揚程 (m)	19	18	16	14	13	11	9
CHL2-30	0.55		28	27	24	21	20	18	14
CHL2-40	0.55		36	34	32	28	26	23	17
CHL2-50	0.55		46	43	40	35	33	28	22
CHL2-60	0.75		54	50	48	42	38	33	25

型號	配用電機 (kW)	流量 (m3/h)	1.0	2.0	3.0	4.0	5.0	6.0	7.0
CHL4-20	0.37	揚程 (m)	19	18	16	15	13	10	7
CHL4-30	0.75		28	27	24	22	19	15	10
CHL4-40	0.75		38	36	32	30	26	20	14

型號	配用電機 (kW)	流量 (m3/h)	5.0	6.0	7.0	8.0	9.0	10.0	11.0
CHL8-10	0.75	揚程 (m)	9.5	9.3	9	8.5	7.5	6.5	5.5
CHL8-20	0.75		19	18.5	18	17	15	13	11
CHL8-30	1.1		29	28	27	25.5	22.5	20	17.5
CHL8-40	1.5		39	38	36	34	30	26.5	22.5
CHL8-50	2.2		49	47	45	42.5	38	33.5	28

型號	配用電機 (kW)	流量 (m3/h)	8.0	9.0	10.0	11.0	12.0	13.0	14.0	15.0
CHL12-10	0.75	揚程 (m)	11.2	11	10.5	10	9.5	9	8	7
CHL12-20	1.2		22.5	22	21.5	20.5	19.5	18.5	17	15.5
CHL12-30	1.8		34.5	33.5	32.5	31	29.5	28	26	23.5
CHL12-40	2.4		46	45	43.5	41.5	39.5	37.5	35	31.5
CHL12-50	3		58	56.5	55	52.5	50.0	47	44	40

型號	配用電機 (kW)	流量 (m3/h)	8.0	10.0	12.0	14.0	16.0	18.0	20.0	22
CHL16-10	1.1	揚程 (m)	12.5	12	11.5	10.5	10	9	7.5	7
CHL16-20	2.2		25.5	24	23	22	21	19	17	15
CHL16-30	3		38.5	37	36	34	32	30	27	23

型號	配用電機 (kW)	流量 (m3/h)	10.0	12.0	14.0	16.0	18.0	20.0	22	24
CHL20-10	1.1	揚程 (m)	13.5	13	12.5	12	11	10	9	8
CHL20-20	2.2		27	26.5	25.5	25	23.5	22	20.5	19
CHL20-30	4		39.5	39	38	37.5	35.5	34	31.5	29
