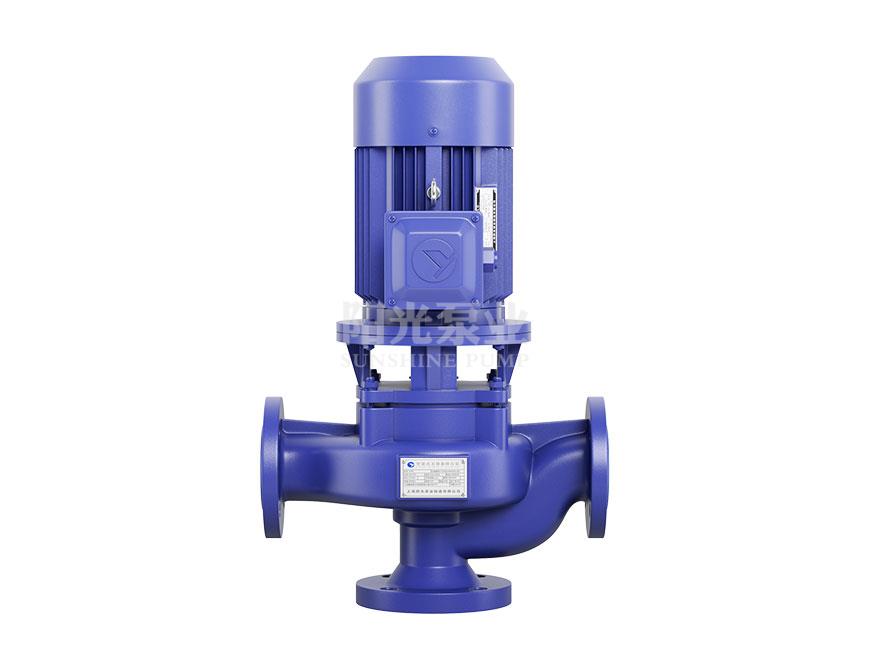

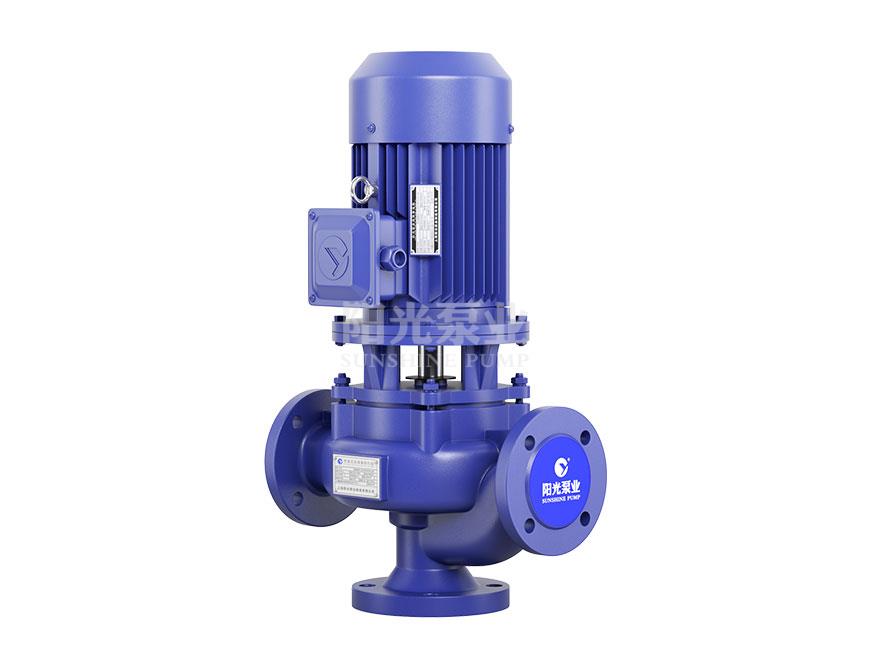

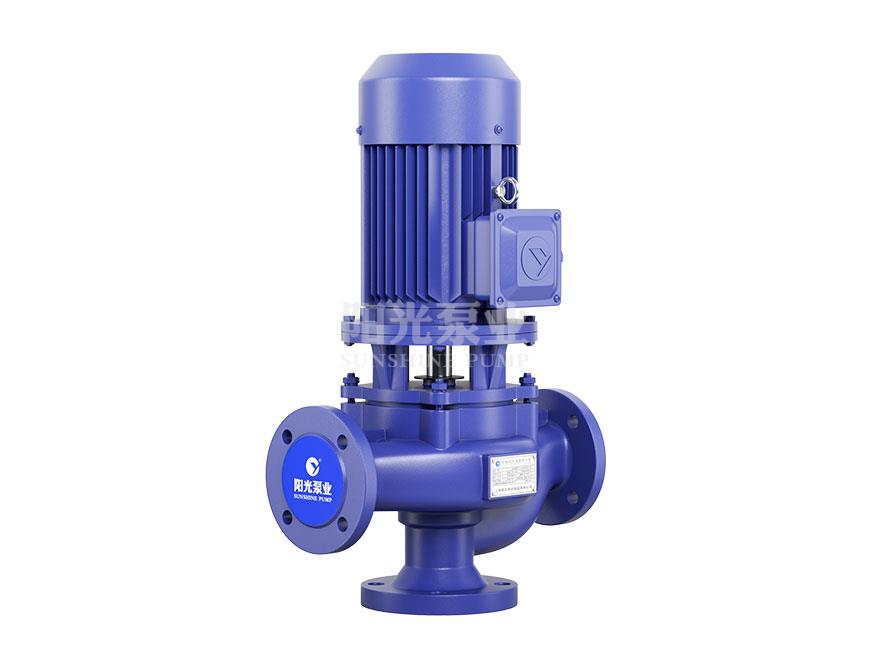

GW型管道式無堵塞排污泵

采用獨特葉輪結構和新型機械密封，能輸送含固物

免費電話 在線咨詢

 點擊立刻咨詢

GW型管道式無堵塞排污泵 三維視頻

點擊播放

產品簡介

GW型管道式無堵塞排污泵是結合國內水泵的使用特點而研制成功的新一代泵類產品。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，污水提升泵使泵在運行中無振動。

產品特點

·具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。

·進出口中心線在同一水平線上且法蘭相同，故安裝拆卸十分方便，占地面積小，可像閥門一樣安裝在管路的任何位置上。

·泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。

·采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。

·設計合理，配套電機合理，效率高，節能效果顯著。

·機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。

·水力性能先進，整機效率高，運轉噪音低。

·在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。

·在使用揚程范圍內使用，保證電機無過載。

適用范圍

·化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業。

·城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物。

·用于抽送清水及帶腐蝕性介質。

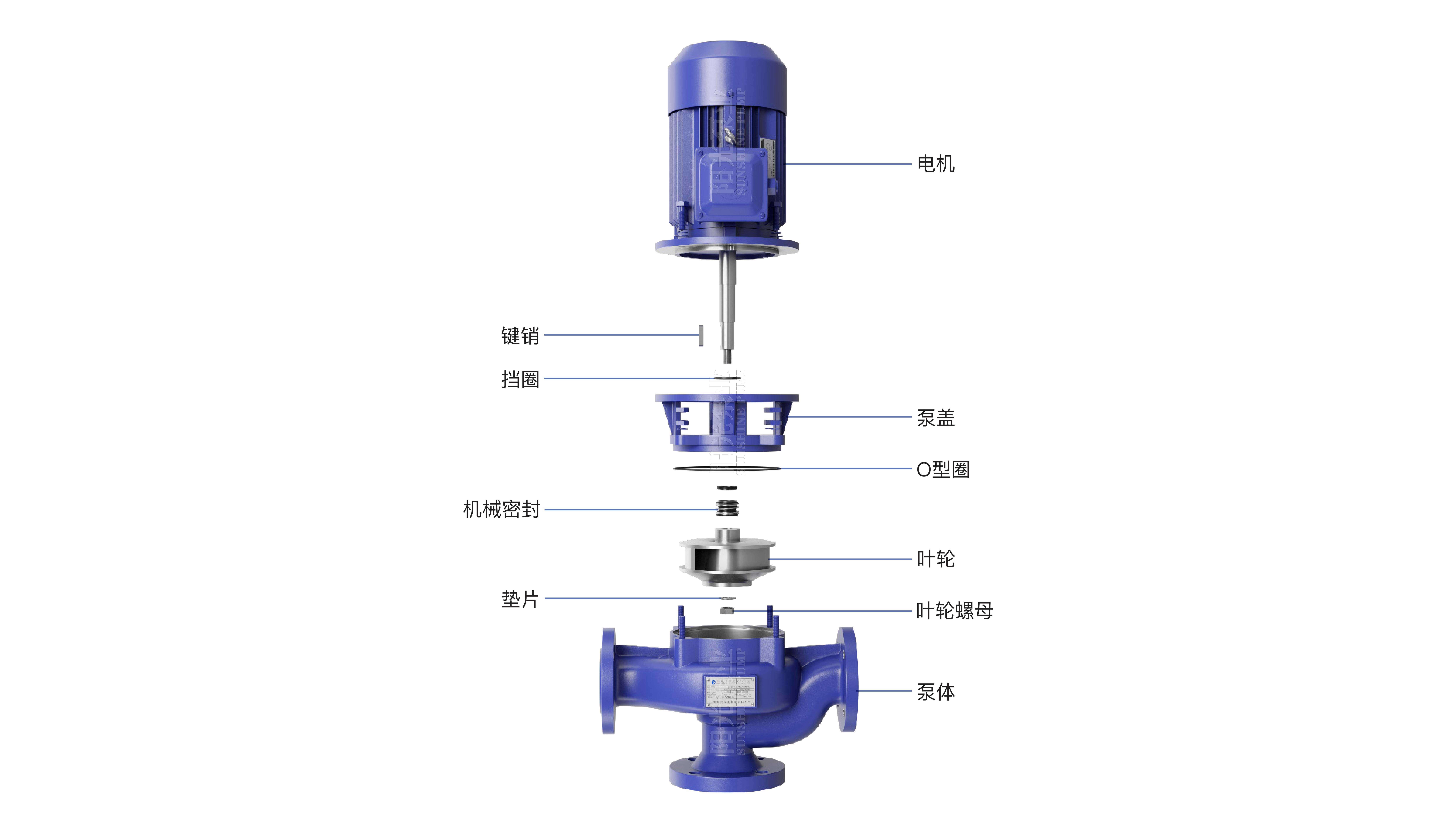

結構圖紙

GW（帶水印-16號）寬11.06

性能參數

序號	型號	口徑 (mm)	流量 (m3/h)	揚程 (m)	功率 (kW)	轉速 (r/min)
1	GW25-8-22-1.1	25	8	22	1.1	2900
2	GW32-12-15-1.1	32	12	15	1.1	2900
3	GW40-15-15-1.5	40	15	15	1.5	2900
4	GW40-15-30-2.2	40	15	20	2.2	2900
5	GW50-10-10-0.75	50	10	10	0.75	2900
6	GW50-20-7-0.75	50	20	7	0.75	2900
7	GW50-20-15-1.5	50	20	15	1.5	2900
8	GW50-15-25-2.2	50	15	25	2.2	2900
9	GW50-18-30-3.0	50	18	30	3	2900
10	GW50-40-15-4	50	40	15	4	2900
11	GW50-20-40-7.5	50	20	40	7.5	2900
12	GW50-25-32-5.5	50	25	32	5.5	2900
13	GW65-25-15-2.2	65	25	15	2.2	2900
14	GW65-37-13-3	65	37	13	3	2900
15	GW65-25-30-4.0	65	25	30	4	2900
16	GW65-30-40-7.5	65	30	40	7.5	2900
17	GW65-35-50-11	65	35	50	11	2900
18	GW65-35-60-15	65	35	60	15	2900
19	GW80-60-18-5.5	80	60	18	5.5	2900
20	GW80-40-7-2.2	80	40	7	2.2	2900
21	GW80-43-13-3	80	43	13	3	2900
22	GW80-40-15-4	80	40	15	4	2900
23	GW80-65-25-7.5	80	65	25	7.5	2900
24	GW100-80-10-4.0	100	80	10	4	1450
25	GW100-110-10-5.5	100	110	10	5.5	1450
26	GW100-80-20-7.5	100	80	20	7.5	1450
27	GW100-100-15-7.5	100	100	15	7.5	1450
28	GW100-100-25-11	100	100	25	11	1450
29	GW100-100-30-15	100	100	30	15	1450
30	GW100-100-35-18.5	100	100	35	18.5	1450
31	GW150-145-9-7.5	150	145	9	7.5	1450
32	GW150-180-15-15	150	180	15	15	1450
33	GW150-180-20-18.5	150	180	20	18.5	1450
34	GW150-180-25-22	150	180	25	22	1450
35	GW150-180-30-30	150	180	30	30	1450
36	GW150-200-30-37	150	200	30	37	1450
37	GW200-300-7-11	200	300	7	11	1450
38	GW200-250-11-15	200	250	11	15	1450
39	GW200-250-15-18.5	200	250	15	18.5	1450
40	GW200-400-10-22	200	400	10	22	1450
41	GW200-400-13-30	200	400	13	30	1450
42	GW200-350-25-37	200	350	25	37	1450
43	GW200-400-30-45	200	400	25	45	1450
44	GW200-400-30-55	200	400	30	55	1450
45	GW200-350-40-75	200	350	40	75	1450
46	GW200-280-50-90	200	280	50	90	1450
47	GW200-380-28-45	200	380	28	45	1450
48	GW250-600-9-30	250	600	9	30	980
49	GW250-600-12-37	250	600	12	37	1450
50	GW250-600-15-45	250	600	15	45	1450
51	GW250-600-20-55	250	600	20	55	1450
52	GW250-600-25-75	250	600	25	75	1450
53	GW250-600-30-90	250	600	30	90	1450
54	GW250-500-7.5-18.5	250	500	7.5	18.5	980
55	GW250-520-8-22	250	520	8	22	980
56	GW300-500-15-45	300	500	15	45	1450
57	GW300-800-15-55	300	800	15	55	1450
58	GW300-600-20-55	300	600	20	55	1450
59	GW300-800-20-75	300	800	20	75	1450
60	GW300-950-20-90	300	950	20	90	1450
61	GW300-1000-25-110	300	1000	25	110	1450
63	GW300-800-32-110	300	800	32	110	1450
64	GW300-800-36-132	300	800	36	132	1450
65	GW300-800-44-160	300	800	44	160	980
66	GW350-1100-10-55	350	1100	10	55	980
67	GW350-1300-12-75	350	1300	12	75	980
68	GW350-1500-15-90	350	1500	15	90	980
69	GW350-1200-18-90	350	1200	18	90	980
70	GW350-1100-28-132	350	1100	28	132	980
71	GW350-1000-36-160	350	1000	36	160	980
72	GW350-1200-8-45	350	1200	8	45	980
73	GW400-1760-7.5-55	400	1760	7.5	55	980
74	GW400-1500-10-75	400	1500	10	75	980
78	GW400-2200-9-110	400	2200	9	110	980
79	GW400-1700-30-200	400	1700	30	200	980
80	GW400-1800-32-250	400	1800	32	250	740
81	GW500-2800-10-132	500	2800	10	132	740
82	GW500-2600-15-160	500	2600	15	160	740
83	GW500-2500-10-110	500	2500	10	110	740
84	GW500-3000-15-200	500	3000	15	200	740
85	GW500-2400-22-220	500	2400	22	220	740
86	GW500-2800-18-220	500	2800	18	220	740
87	GW500-4000-15-250	500	4000	15	250	980
88	GW500-2600-24-250	500	2600	24	250	980
